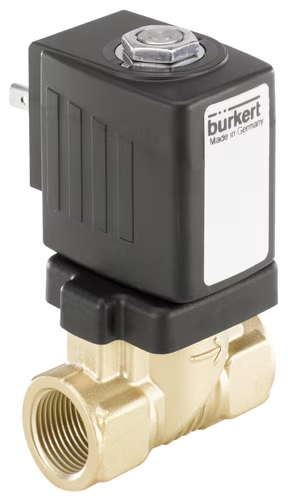

Karta typu Bürkert · typ
6213Zawór elektromagnetyczny 2/2-drogowy do wody i cieczy neutralnych
- Ciśnienie
- 0–10 bar
- Przyłącze
- G 1/4 – G 2
Parametry techniczne
| Przyłącze | G 1/4 – G 2 |
|---|---|
| Ciśnienie robocze | 0–10 bar |
Zakresy dla całej rodziny typu. Dokładne wartości wykonania podajemy w ofercie.
Opis
Typ 6213 to serwowspomagany zawór membranowy z serii EV – jeden z najczęściej wybieranych zaworów elektromagnetycznych Bürkert do wody i innych cieczy neutralnych. Membrana jest połączona z rdzeniem sprężyną, która pomaga przy otwieraniu, dzięki czemu zawór pewnie otwiera się już przy niewielkiej różnicy ciśnień.
Do pełnego otwarcia wersja standardowa potrzebuje minimalnej różnicy ciśnień. Do gazów i próżni przeznaczone jest wykonanie specjalne HP00, które otwiera się bez różnicy ciśnień – ma mocniejszą sprężynę i cewkę o większej mocy.
Korpus wykonuje się z mosiądzu, stali nierdzewnej lub brązu; materiał membrany (NBR, EPDM, FKM) dobiera się do medium i temperatury. Konstrukcja z tłumieniem ogranicza hałas i uderzenia hydrauliczne. Tam, gdzie zawór długo pozostaje otwarty, warto rozważyć cewkę z elektroniką Kick-and-Drop, która po przełączeniu obniża pobór mocy.
- średnica nominalna do DN 40, przyłącza od G 1/4 do G 2,
- wersja HP00 do gazów i próżni – praca bez różnicy ciśnień,
- cicha praca i wysoki przepływ przy zwartej budowie,
- energooszczędne cewki Kick-and-Drop,
- wtyczka wg DIN EN 175301-803 forma A (zamawiana osobno).
Najpopularniejsze wersje
| Sposób działania | Przyłącze [cal] | Średnica [mm] | Wartość Kv dla | Zakres ciśnień | Numer zamówieniowy | ||
|---|---|---|---|---|---|---|---|
| wody [m3/h] | [bar] | 024/DC | 024/50 | 230/50 | |||
| Korpus mosiężny, uszczelnienie FKM, cewka epoksydowa, temperatura medium 0 do +120 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 1/4 | 10 | 1,9 | 0 - 10 | 221678 | 221679 | 221681 |
| G 3/8 | 10 | 1,9 | 0 - 10 | 221610 | 221611 | 221613 | |
| G 1/2 | 10 | 1,9 | 0 - 10 | 221614 | 221615 | 221616 | |
| G 1/2 | 13 | 3,6 | 0 - 10 | 221622 | 221623 | 221625 | |
| G 3/4 | 13 | 3,6 | 0 - 10 | 221626 | 221627 | 221629 | |
| G 3/4 | 20 | 8,3 | 0 - 10 | 221638 | 221639 | 221641 | |
| G 1 | 20 | 8,3 | 0 - 10 | 221642 | 221643 | 221645 | |
| G 1 | 25 | 11,0 | 0 - 10 | 227537 | 221733 | 221736 | |
| G 1 1/4 | 25 | 11,0 | 0 - 10 | 227538 | 221737 | 221740 | |
| G 1 1/2 | 40 | 30 | 0 - 10 | 227544 | 227724 | 227726 | |
| G 2 | 40 | 30 | 0 - 10 | 227545 | 227728 | 227730 | |
| Korpus mosiężny, uszczelnienie EPDM, cewka poliamidowa, temperatura medium -30 do +90 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 1/4 | 10 | 1,9 | 0 - 10 | 221670 | 221671 | 221673 |
| G 3/8 | 10 | 1,9 | 0 - 10 | 221646 | 221647 | 221649 | |
| G 1/2 | 10 | 1,9 | 0 - 10 | 221650 | 221651 | 221653 | |
| G 1/2 | 13 | 3,6 | 0 - 10 | 221654 | 221655 | 221657 | |
| G 3/4 | 13 | 3,6 | 0 - 10 | 221658 | 221659 | 221661 | |
| G 3/4 | 20 | 8,3 | 0 - 10 | 221662 | 221663 | 221665 | |
| G 1 | 20 | 8,3 | 0 - 10 | 221666 | 221667 | 221669 | |
| Korpus mosiężny, uszczelnienie EPDM, cewka epoksydowa, temperatura medium -30 do +100 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 1 | 25 | 11 | 0 - 10 | 227535 | 221717 | 221720 |
| G 1 1/4 | 25 | 11 | 0 - 10 | 227536 | 221721 | 221724 | |
| G 1 1/2 | 40 | 30 | 0 - 10 | 227542 | 221741 | 221745 | |
| G 2 | 40 | 30 | 0 - 10 | 227543 | 221746 | 221749 | |
| Sposób działania | Przyłącze [cal] | Średnica [mm] | Wartość Kv dla | Zakres ciśnień | Numer zamówieniowy | ||
| wody [m3/h] | [bar] | 024/DC | 024/50 | 230/50 | |||
| Korpus mosiężny, uszczelnienie NBR, cewka poliamidowa, temperatura medium -10 do +80 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 1/4 | 10 | 1,9 | 0 - 10 | 221674 | 221675 | 221677 |
| G 3/8 | 10 | 1,9 | 0 - 10 | 221598 | 221599 | 221601 | |
| G 1/2 | 10 | 1,9 | 0 - 10 | 221606 | 221607 | 221609 | |
| G 1/2 | 13 | 3,6 | 0 - 10 | 221602 | 221603 | 221605 | |
| G 3/4 | 13 | 3,6 | 0 - 10 | 221618 | 221619 | 221621 | |
| G 3/4 | 20 | 8,3 | 0 - 10 | 221630 | 221631 | 221633 | |
| G 1 | 20 | 8,3 | 0 - 10 | 221634 | 221635 | 221637 | |
| Korpus mosiężny, uszczelnienie NBR, cewka epoksydowa, temperatura medium -10 do +80 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 1 | 25 | 11 | 0 - 10 | 227533 | 221725 | 221728 |
| G 1 1/4 | 25 | 11 | 0 - 10 | 227534 | 221729 | 221732 | |
| G 1 1/2 | 40 | 30 | 0 - 10 | 227539 | 221750 | 221753 | |
| G 2 | 40 | 30 | 0 - 10 | 227541 | 221754 | 221757 | |
| Sposób działania | Przyłącze [cal] | Średnica [mm] | Wartość Kv dla | Zakres ciśnień | Numer zamówieniowy | ||
| wody [m3/h] | [bar] | 024/DC | 024/50 | 230/50 | |||
| Korpus ze stali nierdzewnej, uszczelnienie FKM, cewka epoksydowa, temperatura medium 0 do +120 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 3/8 | 10 | 1,9 | 0 - 10 | 221758 | 221759 | 221761 |
| G 1/2 | 13 | 3,6 | 0 - 10 | 221762 | 221763 | 221765 | |
| G 3/4 | 20 | 8,3 | 0 - 10 | 222122 | 222123 | 222125 | |
| G 1 | 25 | 11 | 0 - 10 | 227550 | 228430 | 222143 | |
| G 1 1/4 | 25 | 11 | 0 - 10 | 227551 | 228433 | 222145 | |
| G 1 1/2 | 40 | 30 | 0 - 10 | 227557 | 228436 | 222147 | |
| G 2 | 40 | 30 | 0 - 10 | 227558 | 228439 | 222149 | |
| Korpus ze stali nierdzewnej, uszczelnienie NBR, cewka poliamidowa, temperatura medium -10 do +80 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 3/8 | 10 | 1,9 | 0 - 10 | 222150 | 222151 | 222152 |
| G 1/2 | 13 | 3,6 | 0 - 10 | 222156 | 222157 | 222158 | |
| G 3/4 | 20 | 8,3 | 0 - 10 | 222168 | 222169 | 222170 | |
| G 1 | 20 | 8,3 | 0 - 10 | 222171 | 222172 | 222173 | |
| Korpus ze stali nierdzewnej, uszczelnienie NBR, cewka epoksydowa, temperatura medium -10 do +80 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 1 | 25 | 11 | 0 - 10 | 222193 | 228429 | 227546 |
| G 1 1/4 | 25 | 11 | 0 - 10 | 222197 | 228432 | 227547 | |
| G 1 1/2 | 40 | 30 | 0 - 10 | 222201 | 228435 | 227552 | |
| G 2 | 40 | 30 | 0 - 10 | 222205 | 228438 | 227554 | |
| Korpus ze stali nierdzewnej, uszczelnienie EPDM, cewka poliamidowa, temperatura medium -30 do +90 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 3/8 | 10 | 1,9 | 0 - 10 | 222153 | 222154 | 222155 |
| G 1/2 | 13 | 3,6 | 0 - 10 | 222159 | 222160 | 222161 | |
| G 3/4 | 20 | 8,3 | 0 - 10 | 222174 | 222175 | 222176 | |
| G 1 | 20 | 8,3 | 0 - 10 | 222177 | 222178 | 222179 | |
| Korpus ze stali nierdzewnej, uszczelnienie EPDM, cewka epoksydowa, temperatura medium -30 do +100 °C | |||||||
| A 2/2-drogowy normalnie zamknięty | G 1 | 25 | 11 | 0 - 10 | 227548 | 228431 | 222195 |
| G 1 1/4 | 25 | 11 | 0 - 10 | 227549 | 228434 | 222199 | |
| G 1 1/2 | 40 | 30 | 0 - 10 | 227555 | 228437 | 222203 | |
| G 2 | 40 | 30 | 0 - 10 | 227556 | 228440 | 222207 | |
Numery zamówieniowe dla najczęściej wybieranych wykonań. Inne napięcia cewek, uszczelnienia i przyłącza dobierzemy na zapytanie.
