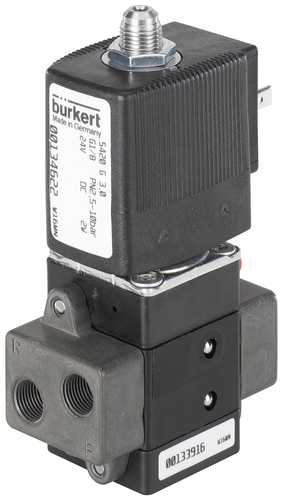

Karta typu Bürkert · typ
5420Zawór 4/2-drogowy do sterowania napędami pneumatycznymi
- Ciśnienie
- 2,5–10 bar
- Przyłącze
- G 1/8, ZN6/4, płyta przyłączeniowa
Parametry techniczne
| Liczba dróg | 4/2 |
|---|---|
| Przyłącze | G 1/8, ZN6/4, płyta przyłączeniowa |
| Ciśnienie robocze | 2,5–10 bar |
Zakresy dla całej rodziny typu. Dokładne wartości wykonania podajemy w ofercie.
Opis
Typ 5420 to sterowany pilotem zawór grzybkowy 4/2-drogowy z membranami serwo, do powietrza i neutralnych gazów. Do przełączenia potrzebna jest różnica ciśnień co najmniej 2,5 bar. Służy głównie do sterowania napędami pneumatycznymi podwójnego działania.
Zawór ma zwartą budowę i nasuwaną cewkę. Powietrze wylotowe można dławić. Dostępne są przyłącza do węża, gwintowane i na płycie; zawory można montować na listwach dwukanałowych ze wspólnym zasilaniem.
- funkcja 4/2, ciśnienie 2,5–10 bar,
- przyłącza G 1/8, wtykowe, płyta przyłączeniowa,
- regulowany wylot powietrza,
- montaż na listwie.
Do pobrania
Zastosowania i grupy
Typy o zbliżonej charakterystyce
Elektromotoryczny zawór odcinający prosty do zastosowań higienicznych
DN15–100
p0–25 bar
Karta typu

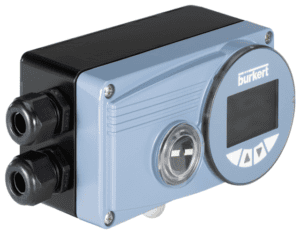

Cyfrowy ustawnik pozycyjny SideCONTROL z diagnostyką
