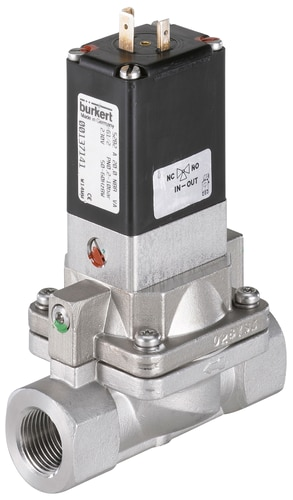

5282Zawór elektromagnetyczny membranowy do mediów lekko zanieczyszczonych
- Średnica
- DN 65
- Ciśnienie
- 0,2–16 bar
- Przyłącze
- G 1/2 – G 2
Parametry techniczne
| Liczba dróg | 2/2 |
|---|---|
| Średnica nominalna | DN 65 |
| Przyłącze | G 1/2 – G 2 |
| Ciśnienie robocze | 0,2–16 bar |
Zakresy dla całej rodziny typu. Dokładne wartości wykonania podajemy w ofercie.
Opis
Typ 5282 to serwowspomagany zawór membranowy 2/2-drogowy do dużych przepływów – do DN 65. Sterowanie odbywa się zaworem pilotowym 3/2-drogowym, a membrana oddziela medium od części sterującej. Dzięki temu zawór dobrze znosi media lekko zanieczyszczone i agresywne, przy których zwykłe zawory serwowspomagane z małym otworem w membranie się zapychają.
Do pracy potrzebna jest minimalna różnica ciśnień (od 0,2 bar). Funkcję zaworu można zmienić z normalnie zamkniętej (NC) na normalnie otwartą (NO), obracając zespół pilota. Czasy otwierania i zamykania reguluje się osobno, co pozwala ograniczyć uderzenia hydrauliczne w instalacji.
Standardowy korpus z mosiądzu spełnia europejskie wymagania dla wody pitnej; dostępne są też korpusy ze stali nierdzewnej. Cewki są zalane odporną chemicznie żywicą epoksydową, a ręczne przesterowanie ułatwia uruchomienie i testy. Typ 5282 występuje także w wykonaniu przeciwwybuchowym (kategoria 2).
- średnica do DN 65, przyłącza od G 1/2 do G 2 1/2,
- membrana separująca – do mediów zanieczyszczonych i agresywnych,
- regulowane czasy otwierania i zamykania,
- zmiana funkcji NC/NO przez obrót pilota,
- ręczne przesterowanie, wersje ATEX.
Więcej o budowie i działaniu w artykule Zawór membranowy Bürkert typ 5282.
Najpopularniejsze wersje
| Rozmiar portu (BSP) | Średnica (mm) | Kv (m3/h) | Ciśnienie (bar) |
|---|---|---|---|
| G 1/2" | 13 | 4 | 0.2-10 |
| G 3/4" | 20 | 6.5 | 0.2-10 |
| G 1" | 25 | 10 | 0.2-10 |
| G 1-1/4" | 32 | 20 | 0.2-10 |
| G 1-1/2" | 40 | 20 | 0.2-10 |
| G 2" | 50 | 40 | 0.2-10 |
| G 2-1/2" | 65 | 40 | 0.2-10 |
Numery zamówieniowe dla najczęściej wybieranych wykonań. Inne napięcia cewek, uszczelnienia i przyłącza dobierzemy na zapytanie.
